按帶鋼準備工藝可以將冷彎型鋼機組分為連續成型冷彎型鋼機組、單卷成型冷彎型鋼機
組和單張成型冷彎型鋼機組。
連續成型冷彎型鋼機組設備齊全、產品質量好、生產效率高，適合大規模工業化生產。它包括開卷、矯直、帶鋼頭尾剪切對焊、帶鋼貯存、成型（焊接、整型）、定尺切斷、檢查、收集等主要工序。其機組布置示意見圖3-l(a)。
(c)單張成型冷彎型鋼機組

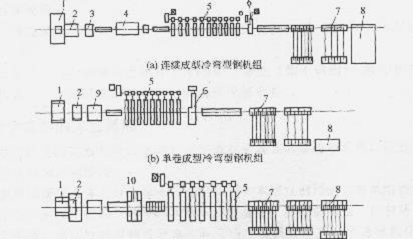

圖3-1 按帶鋼準備工藝分類的3種冷彎型鋼機組
1-開卷機；2-帶鋼矯直機；3-帶鋼剪切對焊機；4-貯料器；5-成型機組；6一型鋼定尺切斷設備；7-成品型鋼收集設備；8-打捆機；9-切頭剪；10-帶鋼定尺剪切設備
單卷成型冷彎型鋼機組沒有帶鋼頭尾剪切對焊及活套裝置，因換卷操作需停機，生產效率較低。這種機組主要用于成型不適宜焊接或焊接困難的帶鋼材料，如涂鍍層帶鋼、不銹鋼帶、鋁帶等。其布置示意見圖3-l(b)。
單張成型冷彎型鋼機組設備組成最為簡單，它先將成卷帶材按所需的定尺長度切成定尺板，或由機組外運定尺長的原料板帶，然后逐張喂入成型。它不需要行走定尺切斷設備、帶鋼剪切對焊機和活套裝置。其定尺剪切機可采用普通的斜刃剪切機。它的主要工序包括：開卷、矯平、定尺切斷、垛板、喂料、成型、檢查收集等工序。因逐張喂人成型，間隙時間長，所以這種型式的機組生產效率低，只適用于開口型鋼的生產。其機組布置示意見
圖3-l(c)。
3.1.2按機組的產品品種分類
按機組的產品品種可分為開口冷彎型鋼機組、通用冷彎型鋼機組和寬幅波形鋼板成型機組三類。各機組的區別主要在于機組的成型設備。寬幅波形鋼板成型機組可以看做是開口冷彎型鋼機組的特例。
(1)開口冷彎型鋼機組 開口冷彎型鋼機組用于生產非焊接的冷彎型鋼產品。在機組組成上沒有直縫焊接設備。一般地說，按所生產產品的專業化程度又可將這種機組分為一般用途的成型機組和專用型鋼成型機組。
一般用途的開口成型機組主要用于生產通用的型鋼，如角鋼、槽鋼及各種簡單斷面型鋼。其成型機架少（一般為8～12架），結構較簡單。
專用開口型鋼成型機組供生產專用型鋼用。機組種類繁多，每個機組所生產的產品單一。如建筑龍骨成型機組、構架型鋼成型機組、自行車輪圈成型機組等。機組設備隨產品而定，其機架數根據成型產品的形狀而定，可多達36架以上。除成型設備外，還可加工各種輔助加工設備，如沖孔槽、切口、彎邊設備等。隨著輥彎型鋼所用材料的種類越來越多，產品范圍越來越大，這類機組的設備種類也越來越多。
開口型鋼成型機組的特點是：成型機架多達30架，均可組成四輥萬能機架，有利于產品的成型；采用下輥單輥傳動，減少了附加摩擦，有利于降低動力消耗，提高產品的表面質量；在線對型鋼進行點焊，可以保證型鋼斷面形狀和尺寸準確。
(2)通用冷彎型鋼機組 通用冷彎型鋼機組既可生產斷面較簡單的非焊接的冷彎型鋼產品，又可以生產焊接的冷彎型鋼產品，如圓管、方矩形管或其他異形管。通用冷彎型鋼機組一般都是連續成型冷彎型鋼機組。機組設備組成一般包括：開卷機、矯直機、帶鋼剪切對焊機、貯料器、成型機組、高頻焊接機、焊接機組及焊縫冷卻裝置、整形機組、定尺切斷設備、收集裝置等。成型段（包括成型和整形）機架數多為14～18架，以成型機組10架、整形機組4～8架的布置為宜，這樣的布置不僅可以滿足圓管的成型，也為采用直接成方工藝產方矩形管提供了必要的設備條件。
(3)寬幅波形鋼板成型機組寬幅波形鋼板成型機組用于生產建筑業、車輛制造及集裝箱制造業等行業中使用的寬幅冷彎型鋼，主要是波形鋼板。機組的機架數多為16～36架，輥軸長，可以生產寬高比很大的型鋼。寬幅波形鋼板成型機組主要有兩種類型：一種是單卷成型，一種是單張成型。有的寬幅波形鋼板成型機組還在成型機組前裝有紅外線輻射加熱器，可加溫鋼板以改善涂層鋼板的成型性能。
3.1.3按機組的坯料尺寸及產品規格分類
根據冷彎型鋼機組坯料及所生產產品的尺寸規格，可將冷彎型鋼機組分為超小型冷彎型鋼機組t小型冷彎型鋼機組、中型冷彎型鋼機組及大型冷彎型鋼機組。對于寬幅波形鋼板成型機組，可根據其坯料的厚度，將其分為薄帶鋼波形鋼板成型機組和厚帶鋼波形鋼板成型機組。
各種機組的坯料及成品尺寸規格見表3-1。
|
項目
|
普通冷彎型鋼機組
|
寬幅波形鋼板成型機組
|
|
超小型冷彎型鋼機組
|
小型冷彎型鋼機組
|
中型冷彎型鋼機組
|
大型冷彎型鋼機組
|
薄帶鋼波形鋼板成型機組
|
厚帶鋼波形鋼板成型機組
|
|
坯料厚度/mm
|
0.35～1.2
|
0.8～3
|
2～6
|
4～13
|
0.5～2.3
|
1.5～6
|
|
坯料寬度/mm
|
≤100
|
30～250
|
100～450
|
250～1100
|
600～1500
|
600～1500
|
|
成品高度/mm
|
≤30
|
20～60
|
40～100
|
80～350
|
≤60
|
≤120
|
